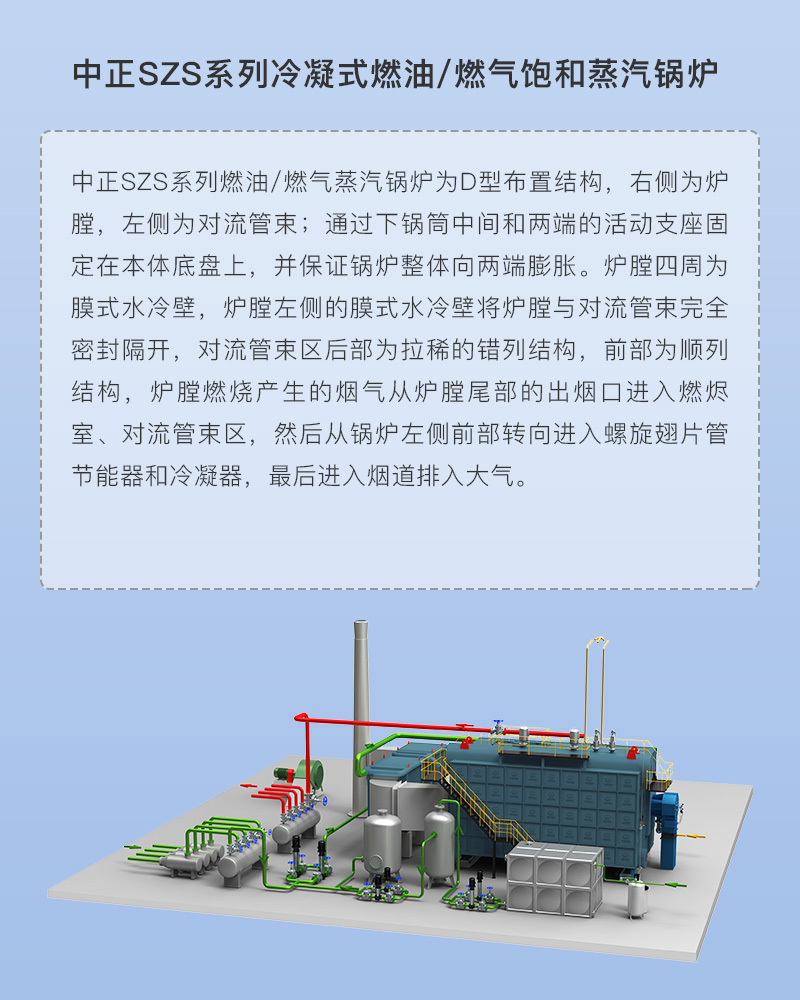

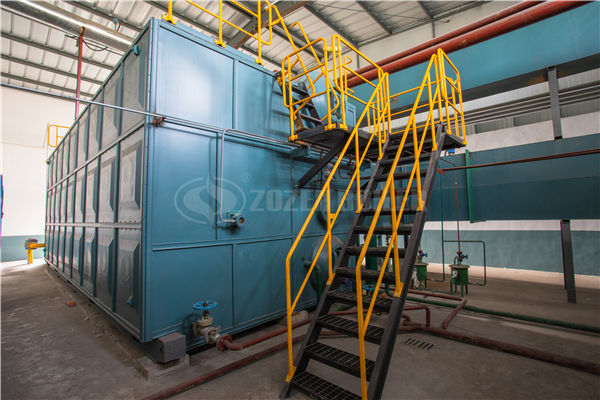

SZS系列燃油/燃气饱和蒸汽锅炉

 提示:点击图片可以放大
SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉 SZS系列燃油燃气饱和蒸汽锅炉

安全

  锅炉本体高温区采用强制循环,保证各部分受热面能得到可靠的冷却并防止汽化。

  锅炉布置有防爆门和火焰探测器,运行安全可靠。

  锅炉两侧膜式壁和锅筒间的密封全部采用梳形板,杜绝了用耐火混凝土密封导致冷凝水及燃气泄露的问题。

  出厂前经过气密性检验,保证煤气无轻微泄漏。

环保

更大的炉膛,配合低排放燃烧机,

  烟道及锅炉烟气口处采用内保温措施,有效的降低了锅炉运行中的噪音。

  燃烧室采用全膜式水冷壁结构,采用微正压燃烧,无串烟问题,运行环境无污染

节能

  采用优质的硅酸铝纤维,再用耐火泥保温,炉体温度控制在45℃以下,有效的控制热损失。

  燃烧室采用窄间距管膜式水冷壁,具有良好的气密性,减少热损失,提高锅炉热效率的作用。

  观察孔内部采用成型高铝耐火材料和人孔盖密封装置,改变了用耐火砖砌筑而使此部位过热的问题。

便捷

  上下锅筒前后布置有人孔,锅炉后部布置有检查门,打开方便,利于用户检修和清理内外部

长寿命

  锅炉本体的前后墙全部采用膜式结构,大大地提高了前后墙的使用寿命,确保使用寿命20年以上

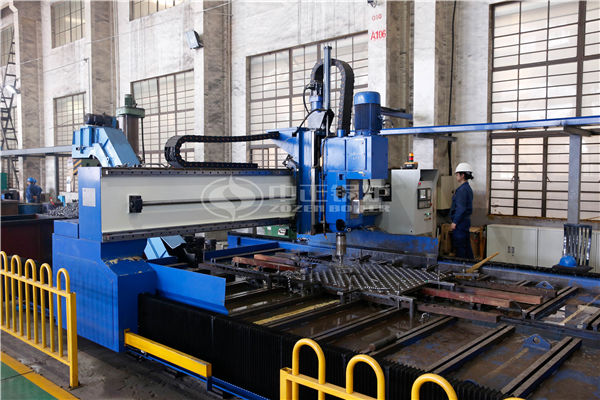

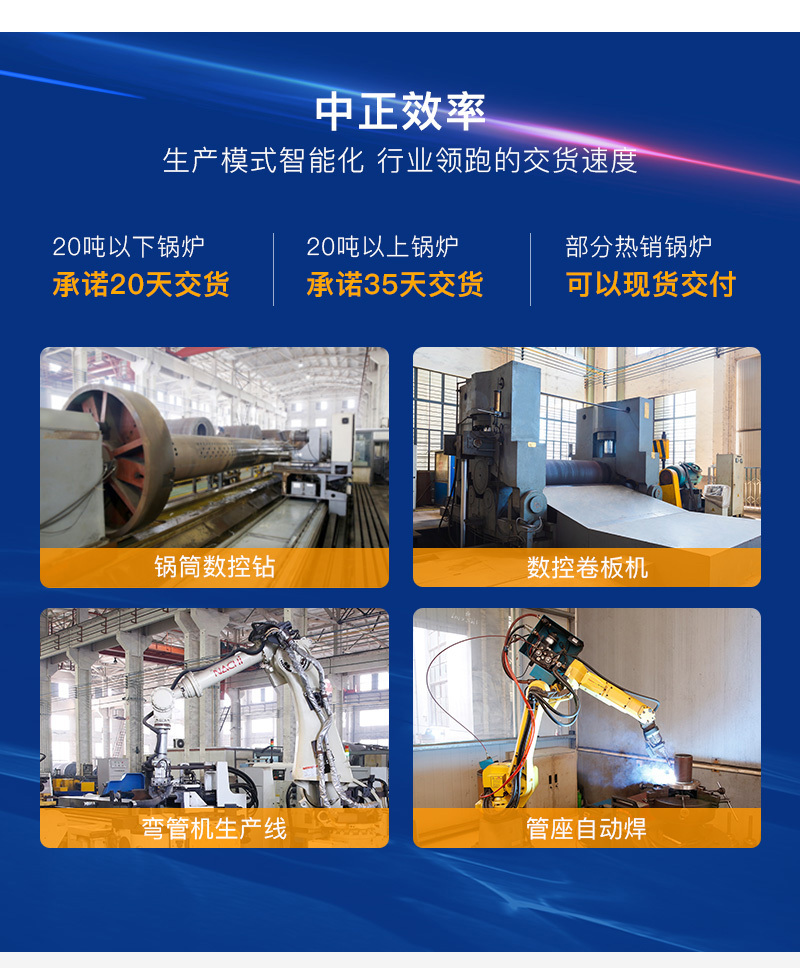

  钢板下斜、圈圆、锅筒钻孔等关键加工工艺全采用先进的数控加工工艺,减少组装应力,延长锅炉使用寿命。

  高温区对流管全部采用防颤紧固件,杜绝了对流管束管口的断裂问题

  锅炉纵、环缝焊接均采用先进的埋弧自动焊工艺,保证焊接质量,所有纵、环焊缝均进行100%的射线探伤。



Item
Model
SZS20-1.25-Q.Y
SZS20-1.6-Q.Y
SZS20-2.5-Q.Y
SZS25-1.25-Q.Y
SZS25-1.6-Q.Y
SZS25-2.5-Q.Y
SZS30-1.25-Q.Y
SZS30-1.6-Q.Y
SZS30-2.5-Q.Y
SZS35-1.25-Q.Y
SZS35-1.6-Q.Y
SZS35-2.5-Q.Y
SZS40-1.25-Q.Y
SZS40-1.6-Q.Y
SZS40-2.5-Q.Y
SZS50-1.25-Q.Y
SZS50-1.6-Q.Y
SZS50-2.5-Q.Y
额定蒸发量(t/h)
Rated evaporation
20 25 30 35 40 50
额定工作压力(MPa)
Rated working pressure
1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5
额定蒸汽温度(℃)
Rated steam temperature
194/204/225 194/204/225 194/204/225 194/204/225 194/204/225 194/204/225
给水温度(℃)
Feed water temperature
20 20 20 20 20 20
适用燃料
Available Fuel
  天然气、沼气、焦炉煤气、轻油、甲醇、生物柴油等
Natural gas,biogas,coke gas,light oil methanol,biodiesel etc.
燃料消耗量
Fuel consumption
天然气(Nm³/h)
Natural gas
1440 1800 2160 2520 2880 3600
轻油(kg/h)
Light oil
1240 1550 1860 2170 2480 3100

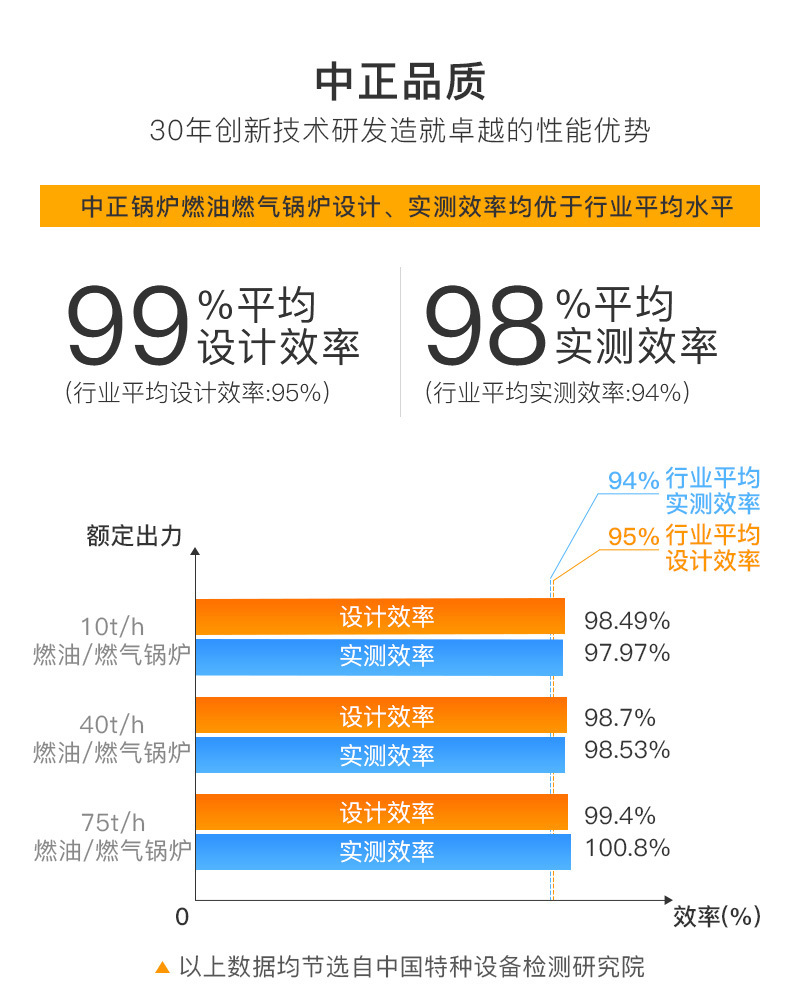

热效率(%)
Thermal efficiency
>98 >98 >98 >98 >98 >98
